Eje nervados a bolas de alto rendimiento y resistentes a la torsión en diseño ligero

Ejes nervados a bolas para la transmisión de torsión o sistemas de guía de un solo eje

El aumento de los costos laborales y de materiales está impulsando a los fabricantes a incrementar aún más la eficiencia de producción. Al mismo tiempo, el espacio de instalación disponible en muchas plantas de producción es limitado, lo que hace que los diseños de máquinas compactas sean cada vez más importantes. Las configuraciones compactas reducen el espacio requerido y permiten estructuras de máquina más ligeras, con menor inercia, cargas reducidas en los motores y mayores velocidades de desplazamiento. Esto mejora la productividad general mientras reduce simultáneamente los costos de material, energía y transporte.

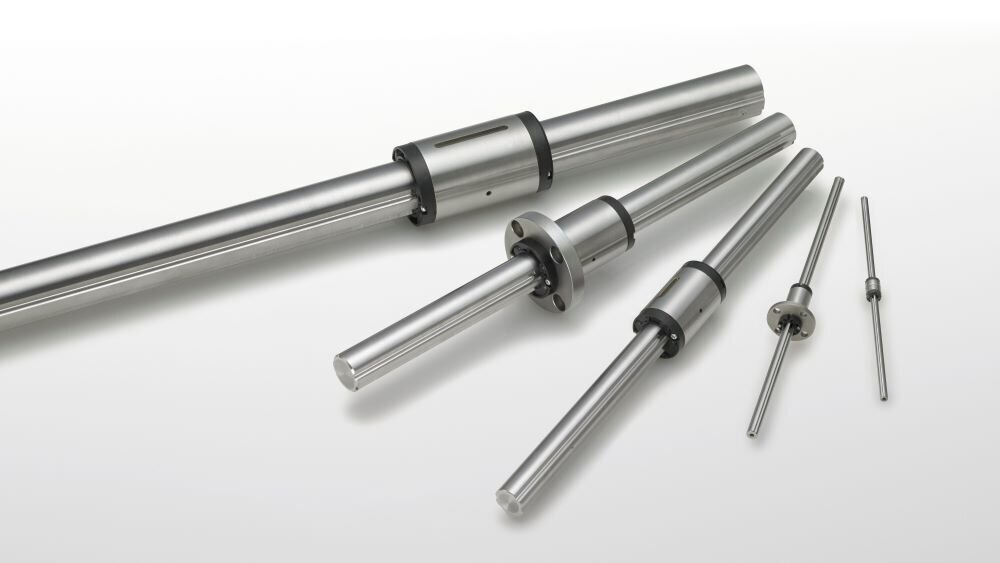

Imagen 1: Ejes nervados a bolas, compactos y ligeros

Por qué los diseños compactos y ligeros resultan adecuados

En línea con los objetivos de sostenibilidad relacionados con los ODS (Objetivos de Desarrollo Sostenible de la ONU), la eficiencia energética está adquiriendo una importancia creciente. Las máquinas con una estructura mecánica más ligera reducen el consumo de energía y, por lo tanto, contribuyen a sistemas de producción más respetuosos con el medio ambiente. Como resultado, el diseño compacto de las máquinas se convierte en un factor clave para mejorar tanto la eficiencia como la sostenibilidad.

Imagen 2: Un entorno de producción donde la mejora de la productividad es la máxima prioridad

Novedades de Ejes Nervados a bolas

Para satisfacer la creciente demanda de componentes especialmente compactos y ligeros, THK ha desarrollado los modelos de Ejes nervados a bolas compactos LT-X, LF-X, y LTR-V. Estos productos incorporan varias de las últimas tecnologías en ingeniería de Ejes nervados a bolas resistentes al par y ofrecen una alta densidad de rendimiento, requiriendo al mismo tiempo un espacio de instalación mínimo. Las secciones siguientes presentan las características clave de estos modelos y las tecnologías avanzadas integradas en ellos.

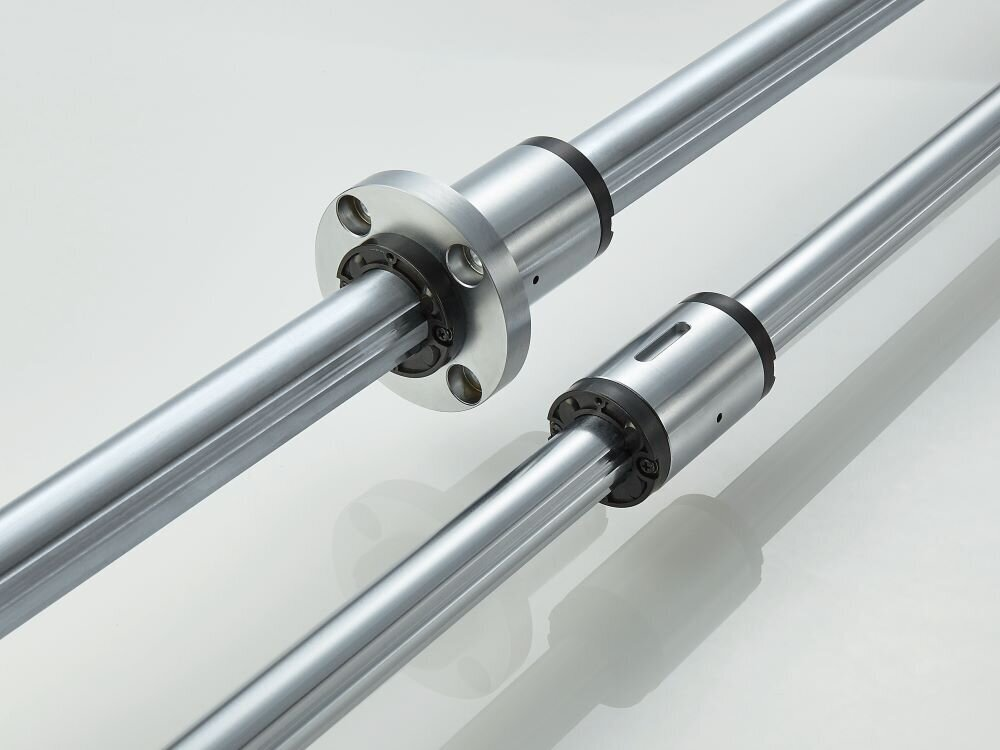

Imagen 3: Eje nervado a bolas resistente al par, LF-X con tuerca de brida y LT-X con tuerca cilíndrica

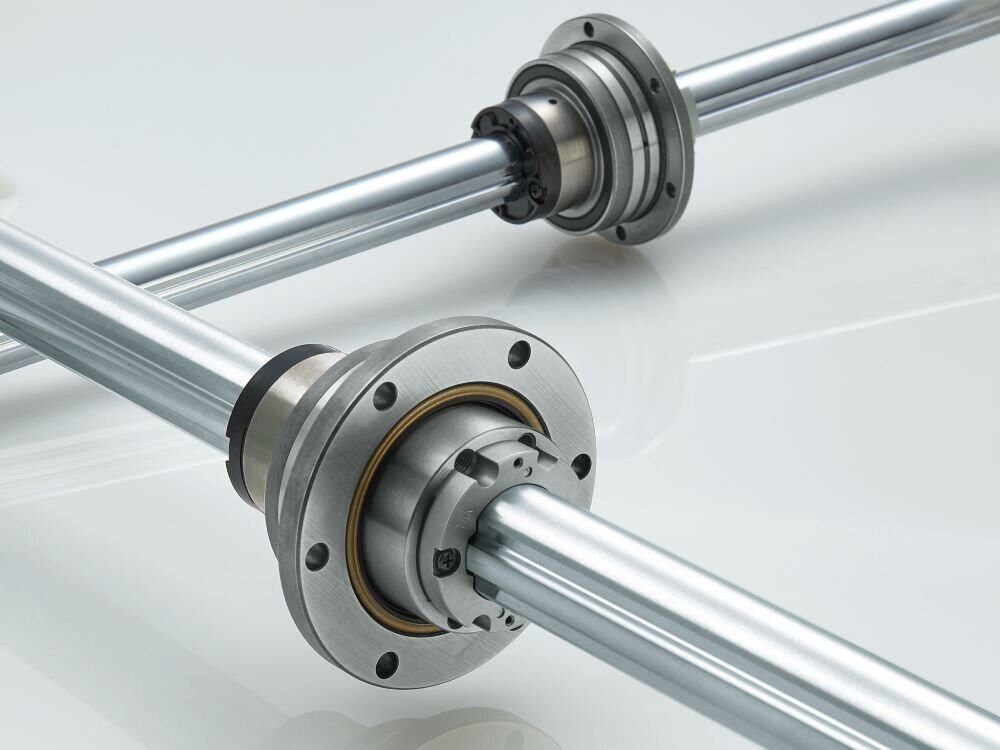

Imagen 4: LTR-V, eje nervado a bolas rotativo

1. Compactos y ligeros

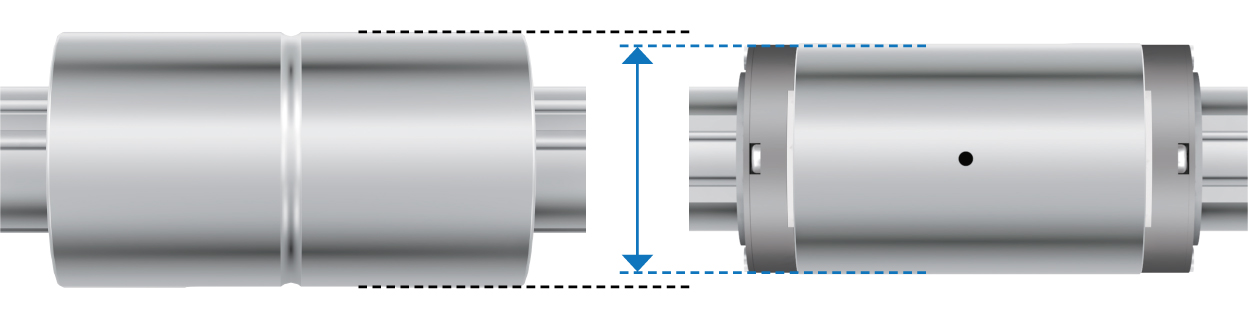

Gracias al sistema de circulación de bolas rediseñado, estos ejes nervados a bolas compactos presentan un diámetro exterior reducido y, por lo tanto, son hasta un 20% más compacto que los modelos estándar. Esto proporciona la base para diseños de máquinas que requieren menos espacio de instalación.

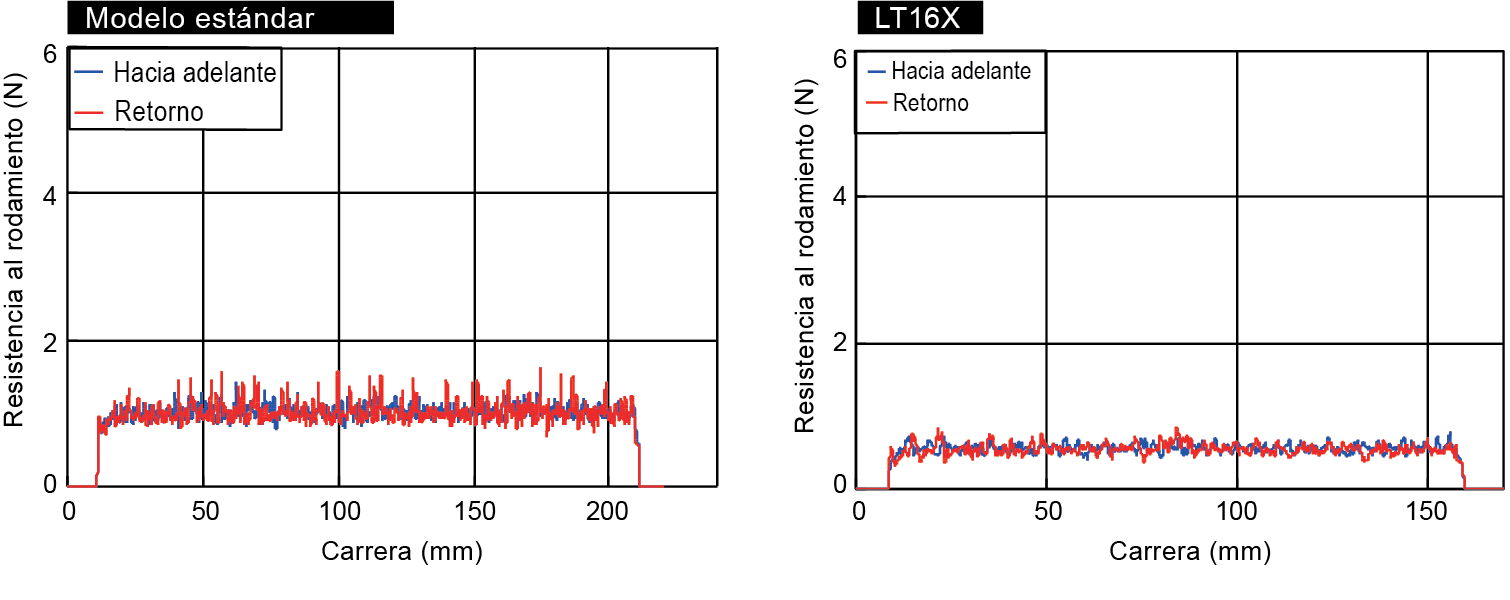

Imagen 5: Comparación de la resistencia al rodamiento entre el Eje Nervado a bolas estándar y el modelo LT16X

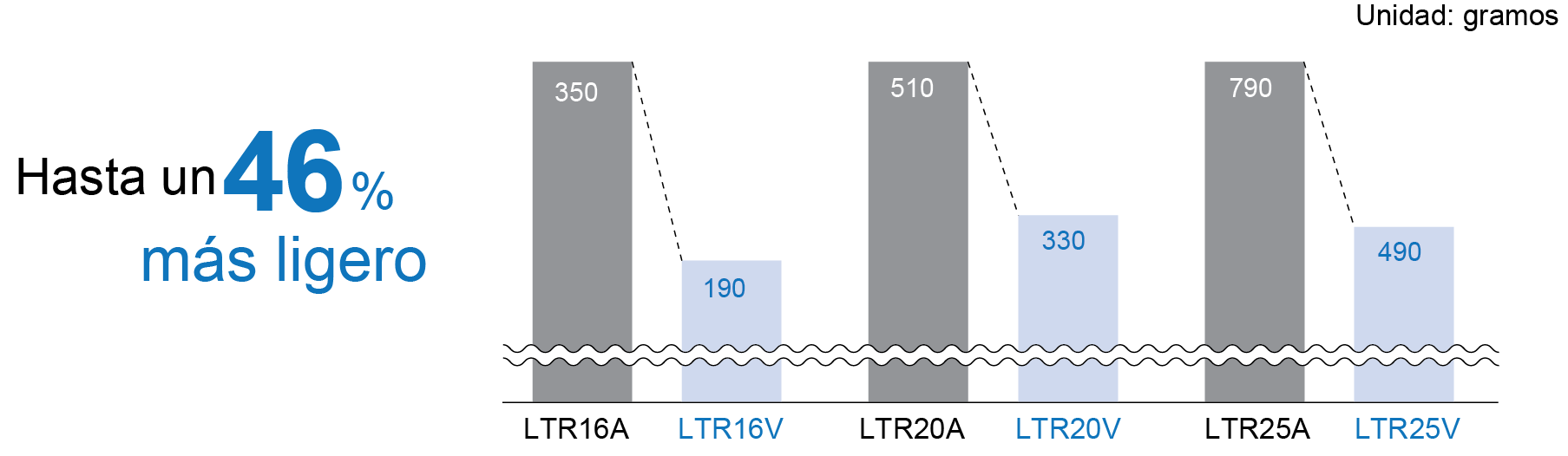

Imagen 6: Comparación de la masa total: modelos LTR-A y LTR-V

2. Movimiento suave y alto rendimiento a alta velocidad

Los ejes nervados a bolas utilizan un recorrido de circulación de bolas de nuevo diseño que optimiza la circulación de estas y permite movimientos a alta velocidad. Se han realizado pruebas bajo condiciones que verificaron que pueden operar durante una distancia de recorrido de 10,000 km sin presentar anomalías. Además, los nuevos ejes nervados a bolas ofrecen un movimiento más suave con menor variación en la resistencia al deslizamiento en comparación con los ejes nervados a bolas estándar.

Condiciones de prueba para la durabilidad a alta velocidad
